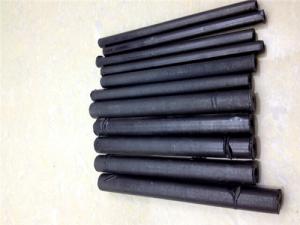

石墨電極材料特性和加工特點

  近年來隨著精密模具及高效石墨模具（模具周期越來越短）的推出，人們對模具製作的要求越來越高，由於銅電極自身種種條件的限製，已越來越不能滿足模具行業的發展要求。石墨作為EDM電極材料，以其高切削性、重量輕、成形快、膨脹率極小、損耗小、修整容易等優點，在模具行業已得到廣泛應用，代替銅電極已成為必然。

    一、石墨電極材料特性

    1.CNC加工速度快、切削性高、修整容易石墨機加工速度快，為銅電極的3～5倍，精加工速度尤其突出，且其強度很高，對於超高（50～90mm）、超薄（0.2～0.5mm）的電極，石墨加工時不易變形。而且在很多時候，產品都需要有很好的紋麵效果，這就要求在做電極時盡量做成整體公電極，而整體公電極製作時存在種種隱性清角，由於石墨的易修整的特性，使得這一難題很容易得到解決，並且大大減少了電極的數量，而銅電極卻無法做到。

    2.快速EDM成形、熱膨脹小、損耗低由於石墨的導電性比銅好，所以它的放電速度比銅快，為銅的3~5倍。且其放電時能承受住較大電流，電火花粗加工時更為有利。同時，同等體積下，石墨重量為銅的1/5倍，大大減輕EDM的負荷。對於製作大型的電極、整體公電極極具優勢。石墨的升華溫度為4200℃，為銅的3~4倍(銅的升華溫度為1100℃)。在高溫下，變形極小（同等電氣條件下為銅的1/3~1/5），不軟化。可以高效、低耗地將放電能量傳送到工件上。由於石墨在高溫下強度反而增強，能有效地降低放電損耗（石墨損耗為銅的1/4），保證了石墨加工質量。

    3.重量輕、成本低一套模具的製作成本中，電極的CNC機加工時間、EDM時間、電極損耗等占總體成本的*大部分，而這些都是由電極材料本身所決定。石墨與銅相比，石墨的機加工速度和EDM速度都是銅的3～5倍。同時，磨損極小的特性與整體公石墨電極的製作，都能減少電極的數量，也就減少了電極的耗材與機加工時間。所有這些，都可大大降低模具的製作成本。

    二、石墨電極機電加工要求與特點

    1.電極的製作*的石墨電極製作主要采用高速機床來加工，機床穩定性要好，三軸運動要均勻穩定不振動，而且像主軸這些回轉精度也要盡可能的好。對一般的機床也可以完成電極的加工，隻是編寫刀路的工藝與銅電極有所不同。

    2.EDM放電加工石墨電極就是碳電極。因為石墨的導電性能好，所以在放電加工中能節省大量時間，這也是用石墨做電極的原因之一。

    3.石墨電極的加工特點工業用石墨質硬而脆，在CNC加工時對刀具的磨損較為嚴重，一般建議使用硬質合金或金剛石塗層的刀具。石墨在粗加工時刀具可直接在工件上下刀，精加工時為避免崩角、碎裂的發生，常采用輕刀快走的方式加工。一般而言，石墨在切深小於0.2mm的情況下很少發生崩碎，還會獲得較好的側壁表麵質量。石墨電極CNC加工時產生的灰塵比較大，可能入侵到機床的導軌絲杆和主軸等，這就要求石墨加工機床有相應的處理石墨灰塵的裝置，機床密封性也要好，因為石墨有毒。
